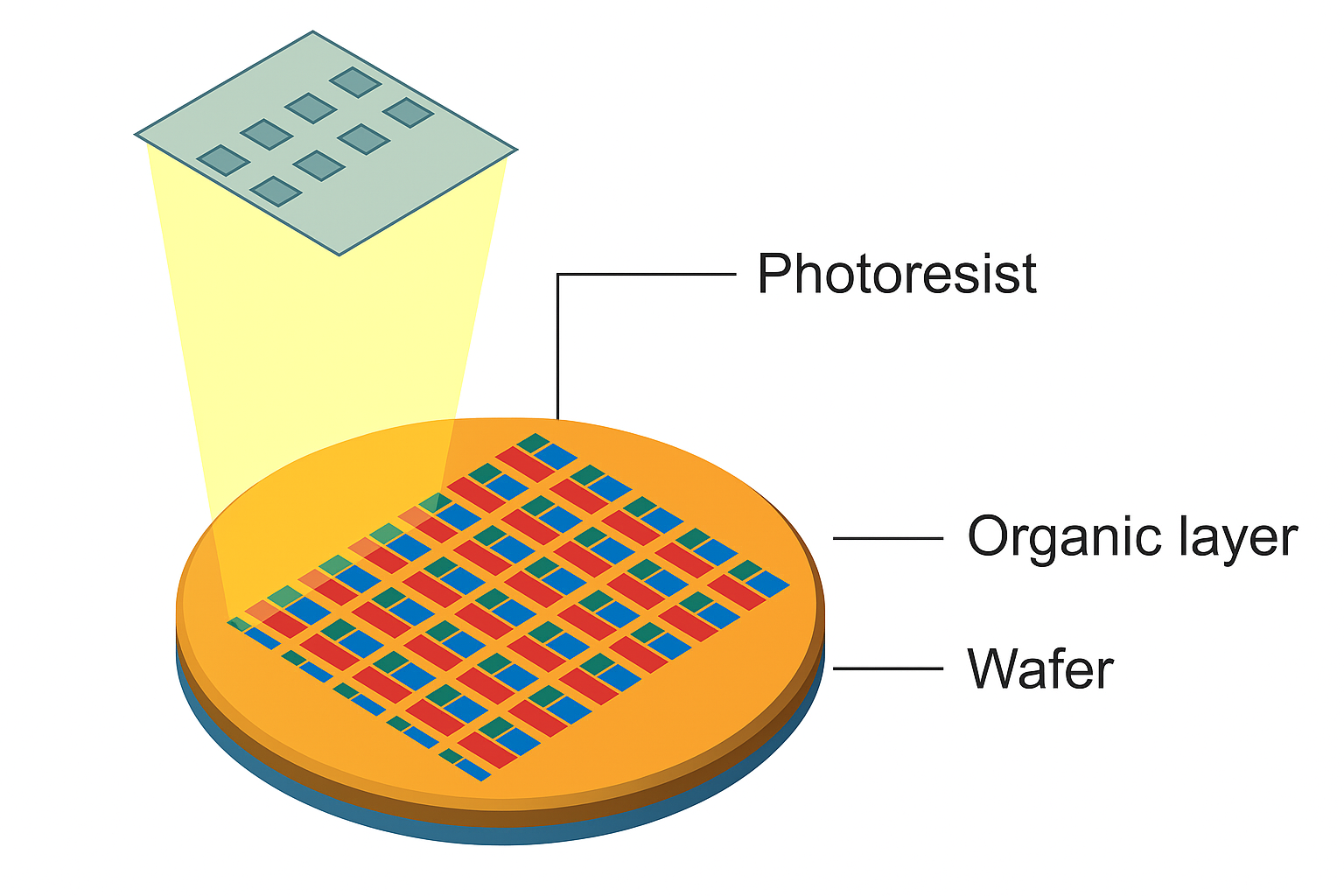

1. 有机图案化光刻技术（Organic Photolithographic Patterning）
奥视的核心技术是自主研发的有机半导体光刻图案化制程，这是新一代显示技术中极具战略意义的前沿工艺。该技术突破传统光刻工艺局限，首次将高精度光刻图案化应用于有机发光材料，实现在不同基板（如硅基、玻璃或柔性材料）上精确构建 RGB 像素结构。
传统无机光刻主要用于金属与无机材料的蚀刻，用于制造晶片、电路等硬件组件。而 奥视的有机光刻技术则专注于处理对环境敏感的有机材料，克服其对热、湿、光等条件的要求，实现纳米级图形控制。该技术具备高分辨率、高材料利用率、良好的一致性，是推动自发光 Micro OLED 显示器实现量产的关键工艺平台。
2. 基于有机光刻的 Micro OLED 显示器制程
奥视基于该光刻技术构建出第二代 RGB 直接发光型 Micro OLED 显示结构。我们采用半导体光刻工艺，将红、绿、蓝（RGB）三色有机发光材料精准图案化至硅基 CMOS 背板上，使其形成高度整合的 RGB 自发光显示层，无需滤光片或白光转换。
这一制程路线结合了显示材料、半导体制造、微纳设备等多个技术体系，属于技术密集度极高的泛半导体交叉领域。同时，具备明确的专利布局与较高技术壁垒，为奥视的产品形成核心竞争力。
基于有机光刻制程的 Micro OLED 技术具备以下突出优势：
• 高亮度：亮度超过 10,000 nits，适用于户外、高对比度显示场景
• 超高分辨率：像素密度可达 10,000 PPI，满足 XR、AR、近眼显示等应用
• 低功耗：自发光架构省去背光模组，能效更高
• 长寿命：有机材料稳定性提升，延长使用周期
• 可量产性强：制程适配性高，利于降低成本并扩大产能
传统 WOLED（White OLED）为间接发光结构，需先发出白光再通过彩色滤光片分离 RGB，过程存在光损失与色彩偏移，整体效率较低。
奥视的技术采用RGB 有机发光材料直接图案化，不依赖滤光片与色彩转换，大幅提升光效与色彩纯度，具备更佳的显示性能与系统整合效率，是自发光显示技术发展的重要升级路径。
有机光刻技术不仅可用于高分辨率 Micro OLED 显示器的制造，也适用于其他先进应用领域，包括：
• 精密图像感测器（Sensor）中的图案化工艺
• 先进封装制程中的 RDL（再分布层）应用
• 各类尺寸的微显示模组和集成组件
该技术为 XR 显示、AI 视觉系统、智能穿戴设备及新一代人机交互界面提供了坚实的技术支撑与可持续发展的制造平台。
